在线图像测量仪
迈氪思在线智能尺⼨检测、更快、更准
五种规格可选
实现准确、⾼速的在线测量
⽀持多种测量
在多⾏业均具有⾼度通⽤性的在线投影图像测量仪
在线图像测量
MAX-TB系列
轻松测量尺⼨ 导⼊⼗分便利
• 即使⼯件有位置偏移，也可准确测量
采⽤⾼景深远⼼系统设计，保证⼯件在景深范围内任意偏移的测量精度；
• 保证整个视野区域的精度
近乎⽆畸变设计加上全视野⾯补精修，确保整个视野区域测量的精准度。
• 利⽤丰富的⼯具轻松设定
配备适⽤于多种测量项⽬的检测⼯具；

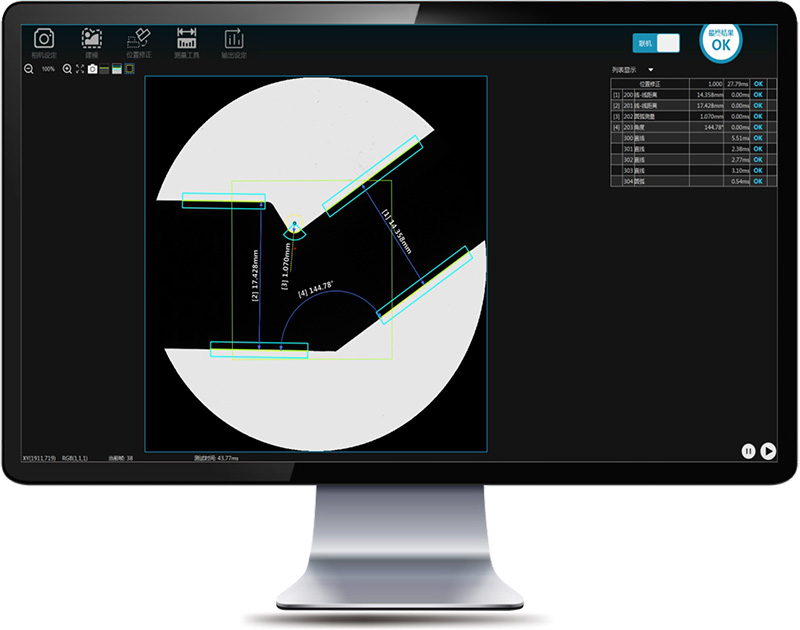

新型界⾯设定显⽰更加直观。
⼀、 即使⼯件有位置偏移，也可准确测量

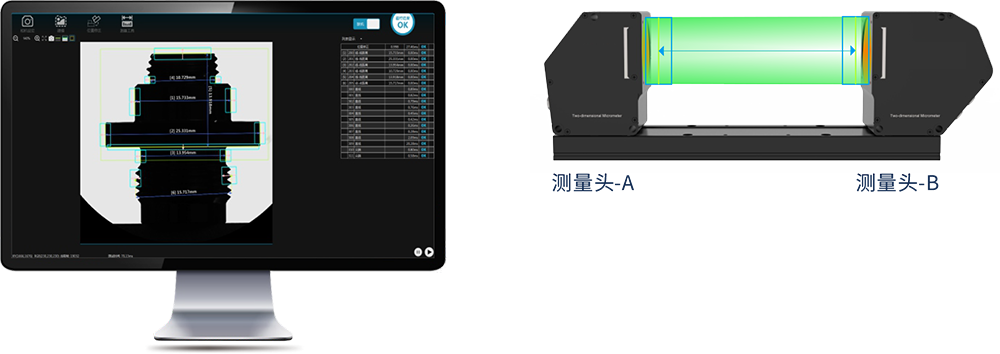

对移动⽬标物也可⽆抖动测量

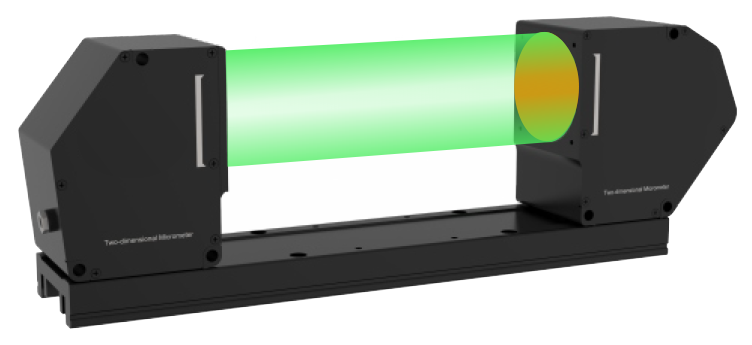

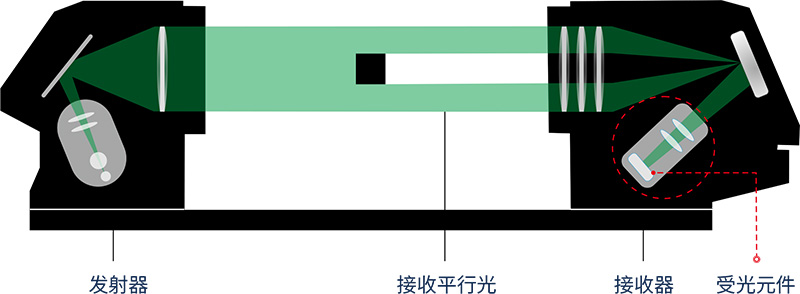

从发射器照射绿⾊LED平⾏光，在接收器利⽤CMOS将阴影成像；根据成像信息进⾏尺⼨等测量。
在发射侧与接收侧均配备远⼼系统，⾼度发挥光的平⾏性，从⽽实现超⾼的稳定性与精度。

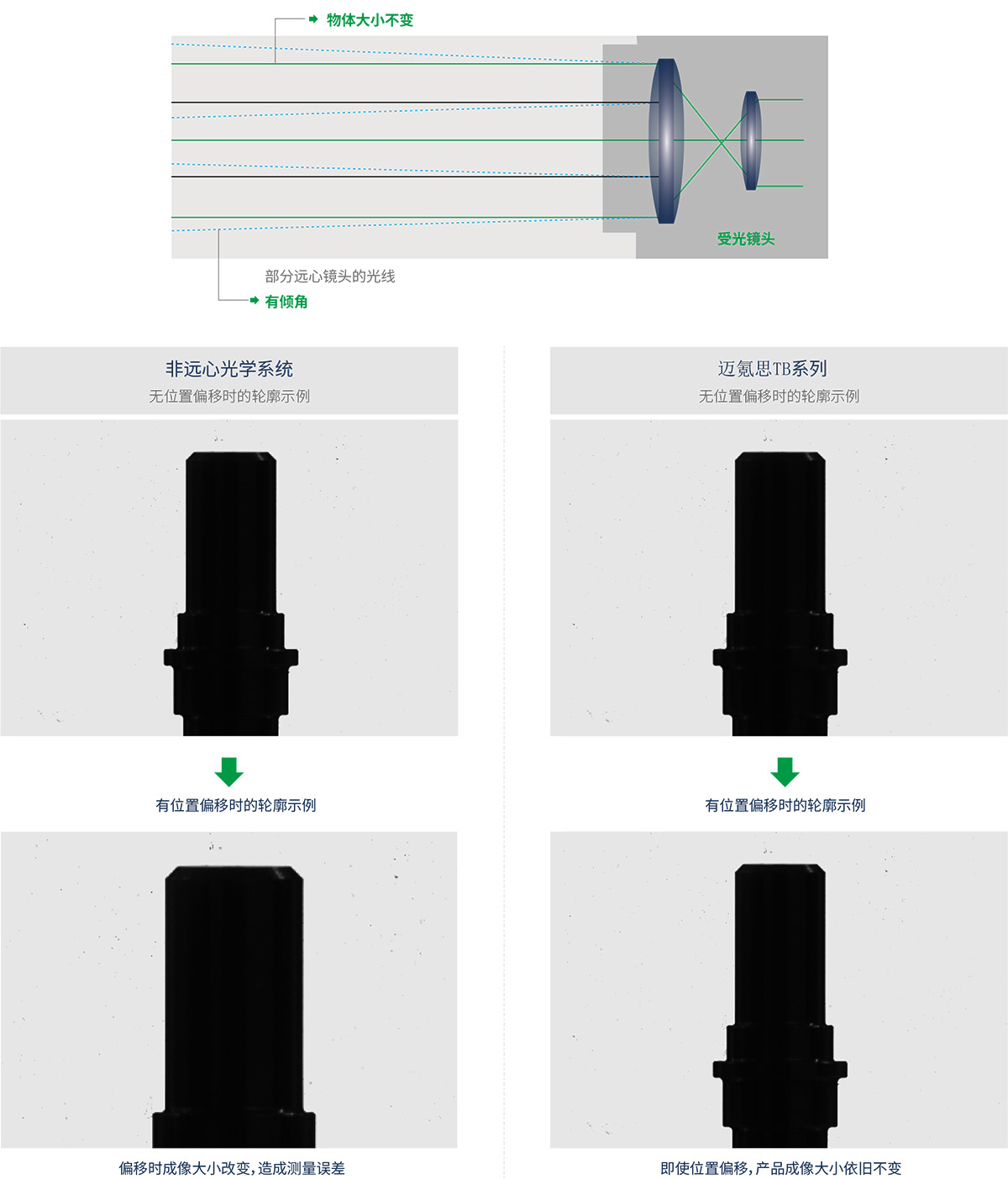

MAX-TB系列远⼼镜头的光线
⼆、可在不⼲扰传送夹具的状态下安装

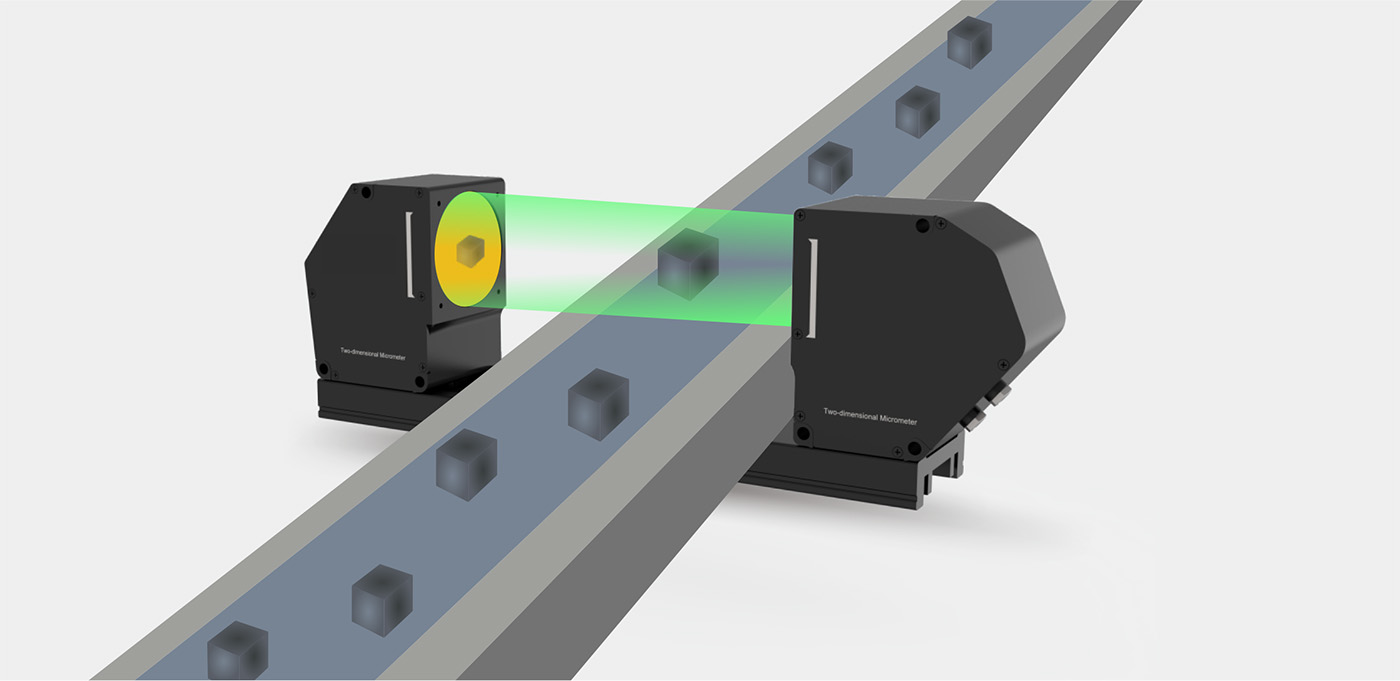

传送带传输中的产品外径与沟槽识别

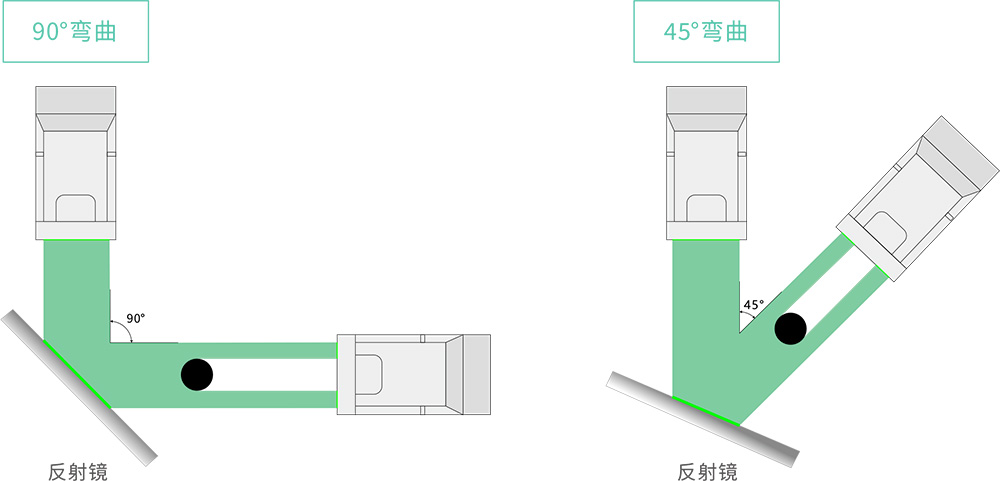

⽀持利⽤反射镜改变光路进⾏测量安装空间受到限制时，在反射镜弯曲状态也可使⽤；
反射镜请以平⾯度λ/4 为标准，在发射器和测量⽬标物之间安装反射镜后进⾏使⽤。
三、 保证整个视野区域的精度
远⼼光学系统采⽤原理上只接收平⾏光的结构 ， 因此不易受环境光影响，⽽且发⽣热膨胀时成像⼤⼩也不易发⽣变化 ，能够充分抑制温度变化的影响 。
环境光、温度变化的影响⼏近为零
四、 利⽤丰富的⼯具轻松设定

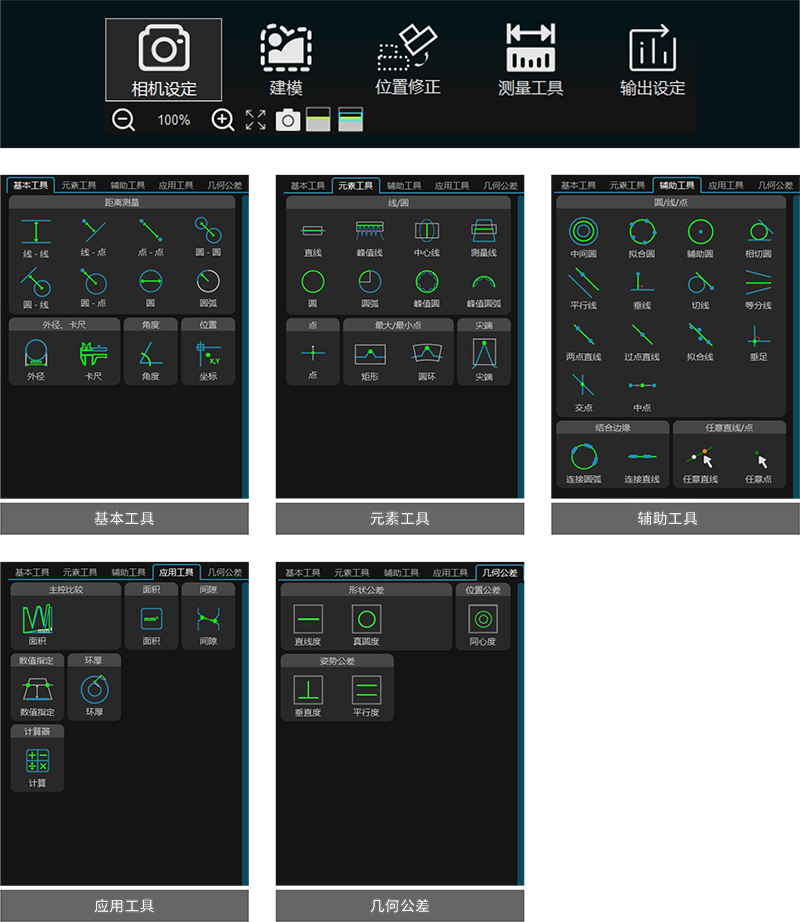

根据不同的组合⽅式，备有100多种测量⼯具。

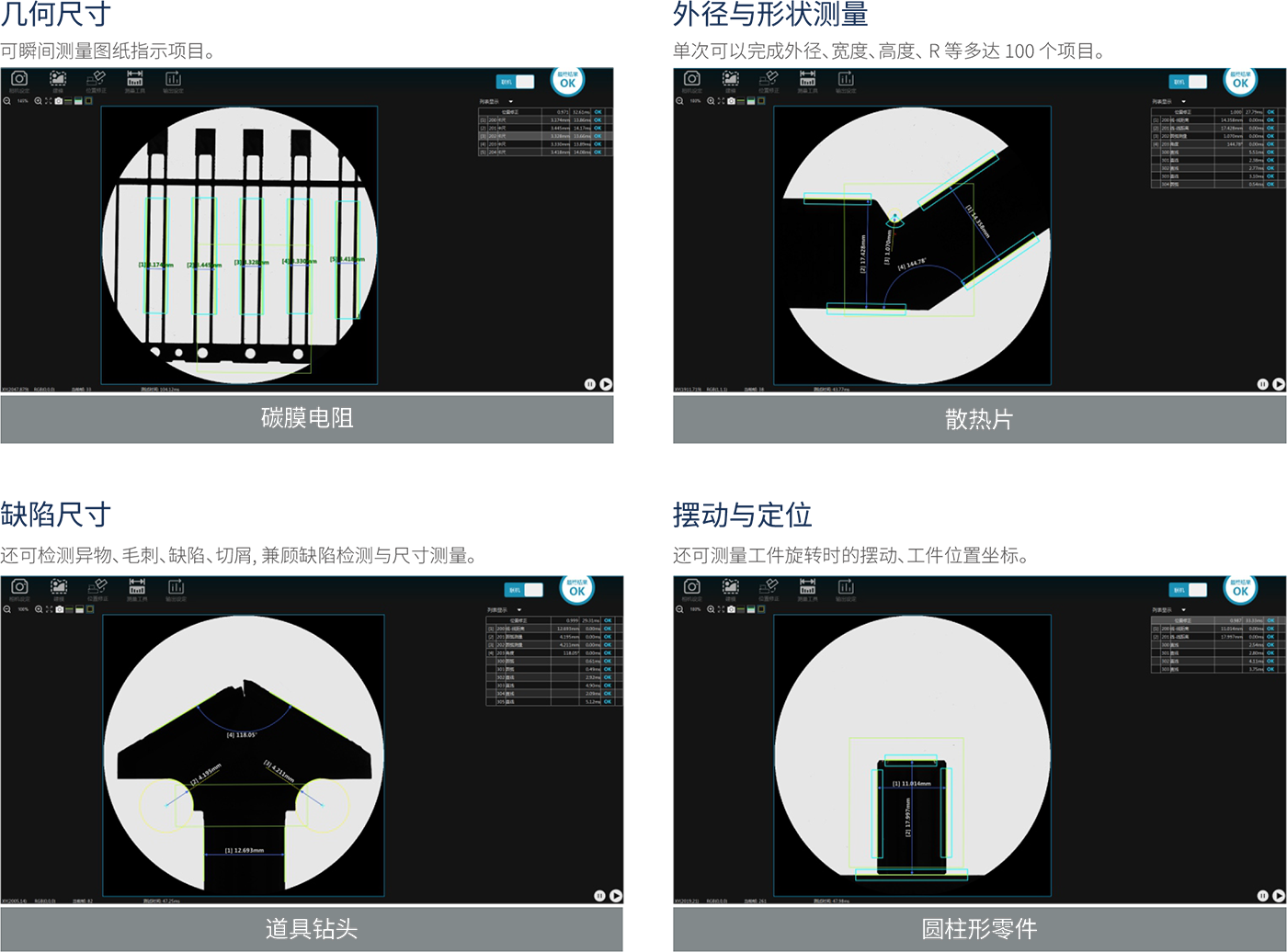

除简单尺⼨测量以外，还可实现⼏何公差测量、便于识别品种的标准轮廓⽐较、便于外观检测的缺陷距离测量等在线检测所需的多种测量内容。
在线图像测量仪

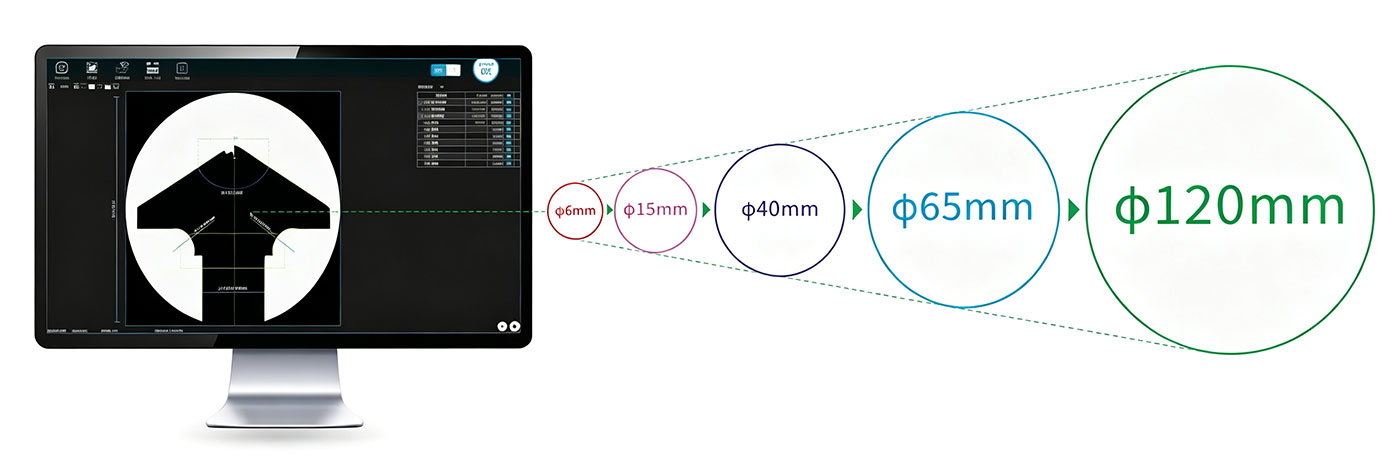

测量头产品阵容
⾼精度机型

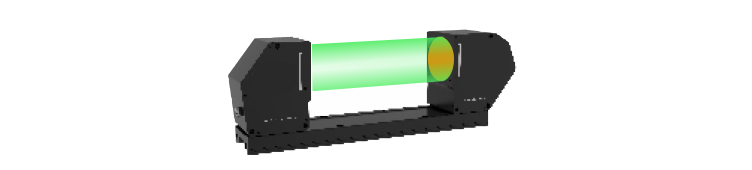

MAX-TB-3006
| 测量范围 | φ6mm |
|---|---|
| 重复精度 | ±0.03μm |
| 测量位置精度 | ±0.2μm |
⾼精度机型

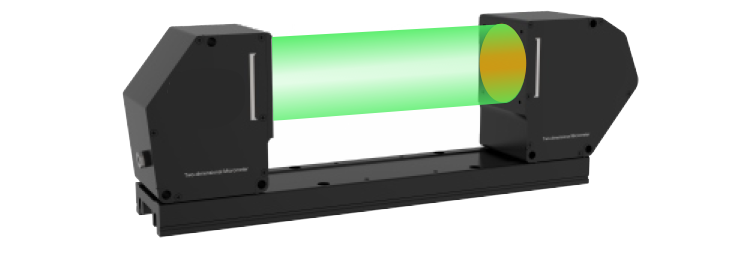

MAX-TB-3015
| 测量范围 | φ15mm |
|---|---|
| 重复精度 | ±0.05μm |
| 测量位置精度 | ±0.3μm |
标准机型

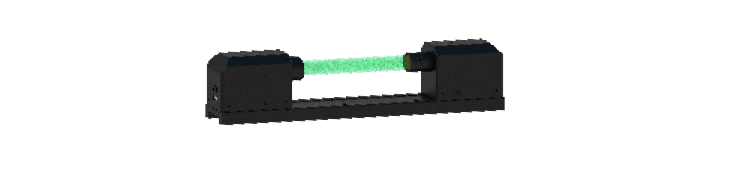

MAX-TB-3040
| 测量范围 | φ40mm |
|---|---|
| 重复精度 | ±0.08μm |
| 测量位置精度 | ±1.0μm |
⼤视野机型

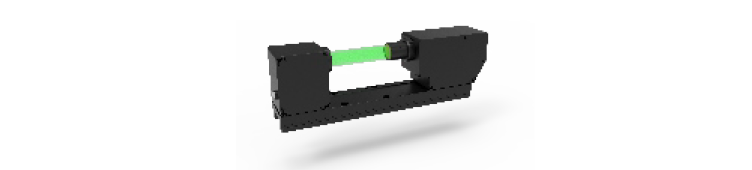

MAX-TB-3065
| 测量范围 | φ65mm |
|---|---|
| 重复精度 | ±1.0μm |
| 测量位置精度 | ±1.2μm |

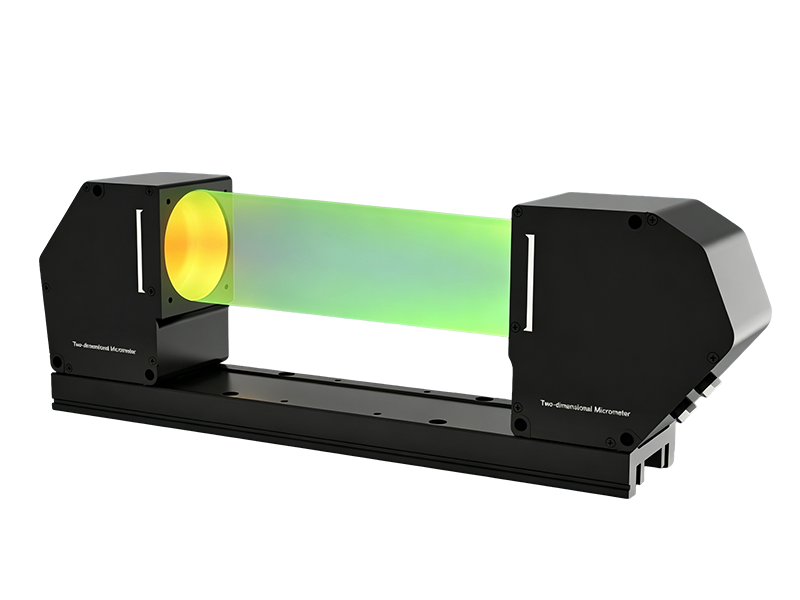

超⼤视野机型
MAX-TB-3120
| 测量范围 | φ120mm |
|---|---|
| 重复精度 | ±0.2μm |
| 测量位置精度 | ±2.5μm |
MAX-TB系列 产品参数
| 型号 | MAX-TB-3006 | MAX-TB-3015 | MAX-TB-3040 | MAX-TB-3065 | MAX-TB-3120 | ||
|---|---|---|---|---|---|---|---|
| 发射器/接收器间距离 | 60mm | 155mm | 180mm | 270mm | 436.7mm | ||
| 测量范围 | 视野 | 高精度测量区域 | φ4mm | φ7mm | φ26mm | φ40mm | φ60mm |
| 测量区域 | φ6mm | φ15mm | φ40mm | φ65mm | φ120mm | ||
| 景深 | 高精度测量区域 | 2mm | 2mm | 10mm | 20mm | 20mm | |
| 测量区域 | 4mm | 4mm | 20mm | 30mm | 40mm | ||
| 曝光时间 | 35/70/150μs(3段可调) | ||||||
| 拍摄时间(触发间隔) | FULL约为34ms(30fps),纵横1/4时约为5ms(200fps) | ||||||
| 光源 | InGaN绿色LED | ||||||
| 测量位置精度*1 | 高精度测量区域 | ±0.2μm | ±0.3μm | ±1μm | ±1.2μm | ±2.5μm | |
| 测量区域 | ±0.3μm | ±0.6μm | ±2μm | ±2.2μm | ±3.5μm | ||
| 重复精度*2 | ±0.03μm | ±0.05μm | ±0.08μm | ±0.1μm | ±0.2μm | ||
| 环境抗耐性 | 外壳防护等级 | lp64 | |||||
| 使用环境温度 | 0~+45℃ | ||||||
| 使用环境湿度 | 85%RH以下(无凝结) | ||||||
| 材质 | 铝/PBT | 铝/PBT | 铝/PBT | 铝/PBT | 铝/PBT | ||
| 重量 | 发射器 | 约250g | 约350g | 约620g | 约1300g | 约5900g | |
| 接收器 | 约350g | 约400g | 约890g | 约1900g | 约7900g | ||
| 底座 | 约300g | 约580g | 约670g | 约1500g | 约4300g | ||
*1测量POMEAS标准测量目标物(校正玻璃刻度尺）的宽度时产⽣的误差。
*2将测量区域中心的POMEAS标准测量⽬标物（校正玻璃刻度尺）宽度设为测量值平均次数16次时的±2σ值
● 配置清单
| 类型 | 名称 | 型号 | 产品图片 | 备注 |
|---|---|---|---|---|
| 测量头 | 在线投影图像测量仪 | MAX-TB-3006 |
| 测量范围φ6mm |
| 在线投影图像测量仪 | MAX-TB-3015 |
| 测量范围φ15mm | |
| 在线投影图像测量仪 | MAX-TB-3040 |
| 测量范围φ40mm | |
| 在线投影图像测量仪 | MAX-TB-3065 |
| 测量范围φ65mm | |
| 在线投影图像测量仪 | MAX-TB-3120 |
| 测量范围φ120mm | |
| 视觉控制 | 视觉控制器 | MAX-TB-1000 |
| 标配 |
| 专用监视器 | MAX-TB-VM10 |
| 选配 10.1寸、1280*800 | |
| 专用键鼠 | MK120 |
| 选配 |
