闪测仪
全自动影像测量仪(闪测仪)
测量系统 MAX-FM系列
放置后仅按一键即可测量
通过 MAX-FM系列 实现
尺寸测量自动化与缩短工时
一键测量，一键输出报表
• 桌上型架构，体积小巧，搬运方便，适合产线线上、线边尺寸快速测量
• 放置后仅按一键即可测量，也可搭配客户IO信号实现全自动测量
• 报告可自动上传客户数据管理系统
新一代的硬件搭配强大的AI算法
轻松完成表面光高精度测量
• 双远心镜头搭配两个2000万像素相机和自动升降多角度表面光及精心定制的表面同轴光
• 搭配自主强大AI边缘计算算法轻松实现表面精确寻边，边界杂点过滤无效区域
• 实现表面尺寸高精度测量，表面光的测量重复性也可达到底光一样的水准
一秒内测量100个部位
• 1秒即可测量100个部位，大幅减少测量时间
• 软件操作界面简单易懂，内部流程步骤，可轻松地进行测量程序编写和报告参数设定
• 搭配自动对焦、自动定位及自动测量功能，任何人操作都可获得一致稳定的检测结果
实现"各种测量"的先进技术
• 双2000万像素相机
大小视野皆2000万像素，搭配最新的边缘检测算法，实现表面光自动测量

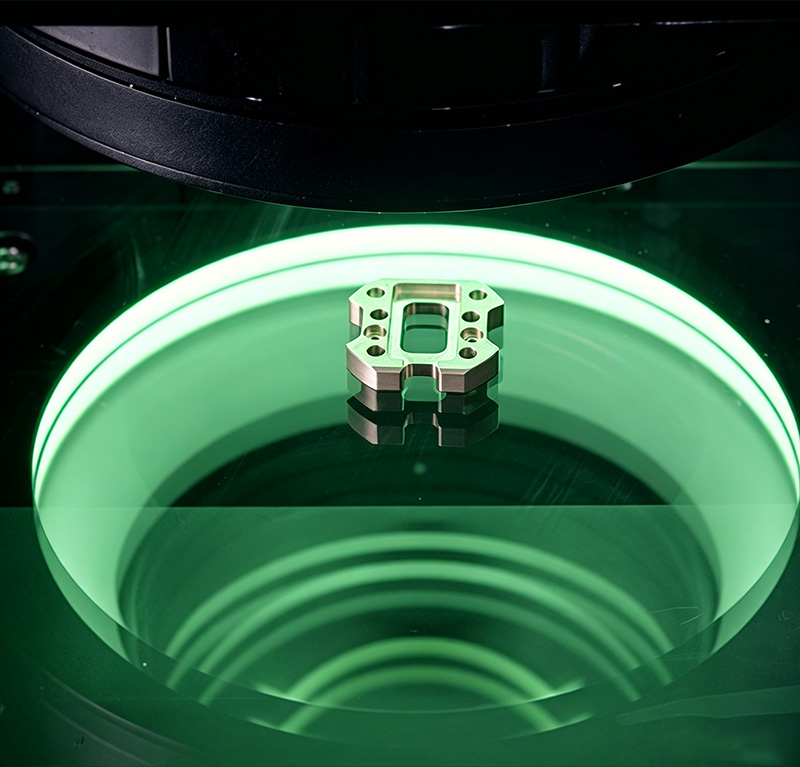

• 可调节光源
内置亮度感应器，自动调 节灯光达到最佳视觉效果
• 双倍率、高远心度双远心镜头
低畸变，有段差及边缘位置视野图形不变形，无需担心测量位置。
• 稳定大型载物移动平台
载物移动平台可测范围可达300*200*75 mm
• 一键快速测量
放置后一键可完成测量

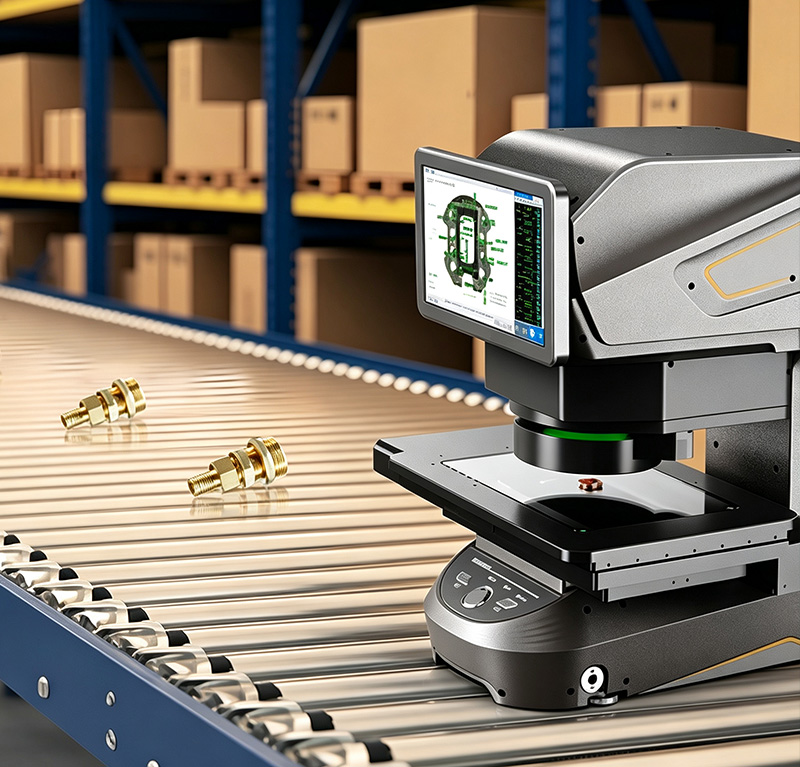

MAX-FM系列应用实例
适用于各种检查工序
初样检查• 通过缩短安装时间提高生产性
• 不依赖检查人员的经验
• 基于国家(国际) 标准可追溯性的测量
工序内抽样检查• 通过缩短准备时间提高设备稼动率
• 通过提高设备调整精度改善成品率
• 工序内的先兆管理
出货前检查• 可对交货期短的产品进行出货检查
• 减少制作检测结果表所需的工时
• 缩短培训检查人员所需的时间、降低人工费
入库检查• 按规定标准对多品种产品的入库检查进行管理
• 增加检查 N数，降低不良发生的风险
• 通过测量未检查部位从而提高质量
系统构成

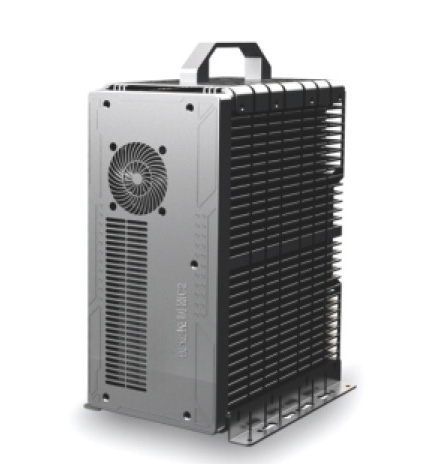

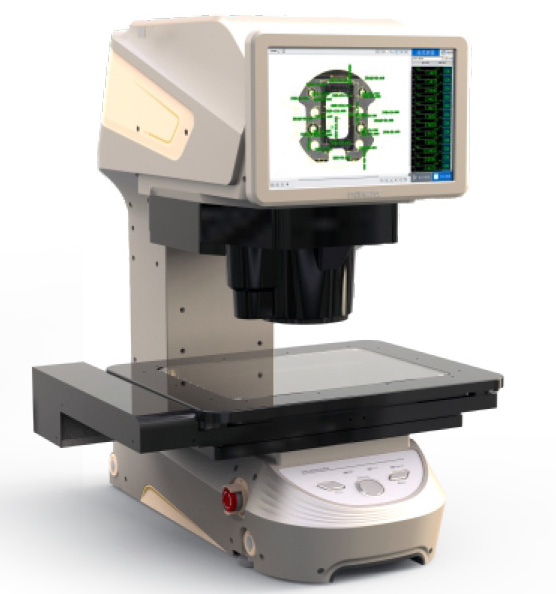

MAX-PC1视觉控制器

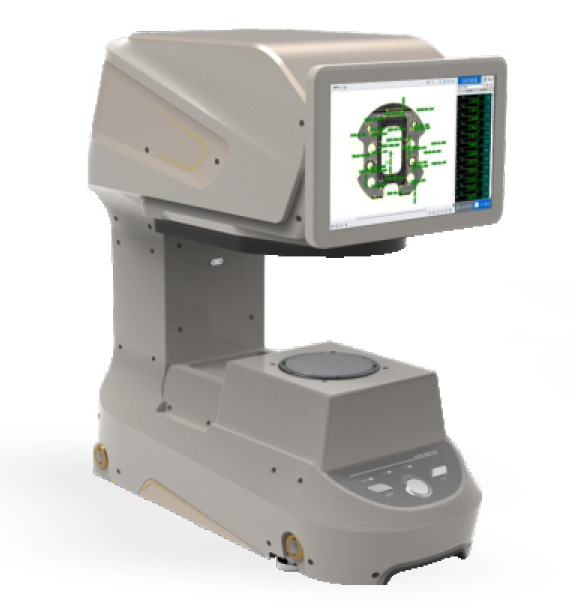

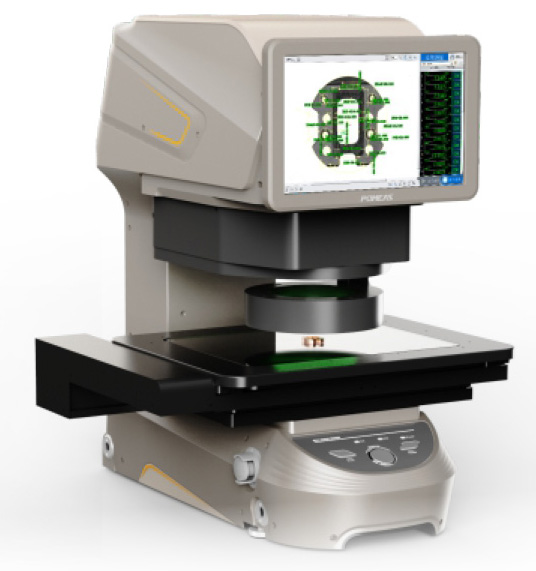

MAX-FM - 310Φ100mm移动平台搭载可变照明单元

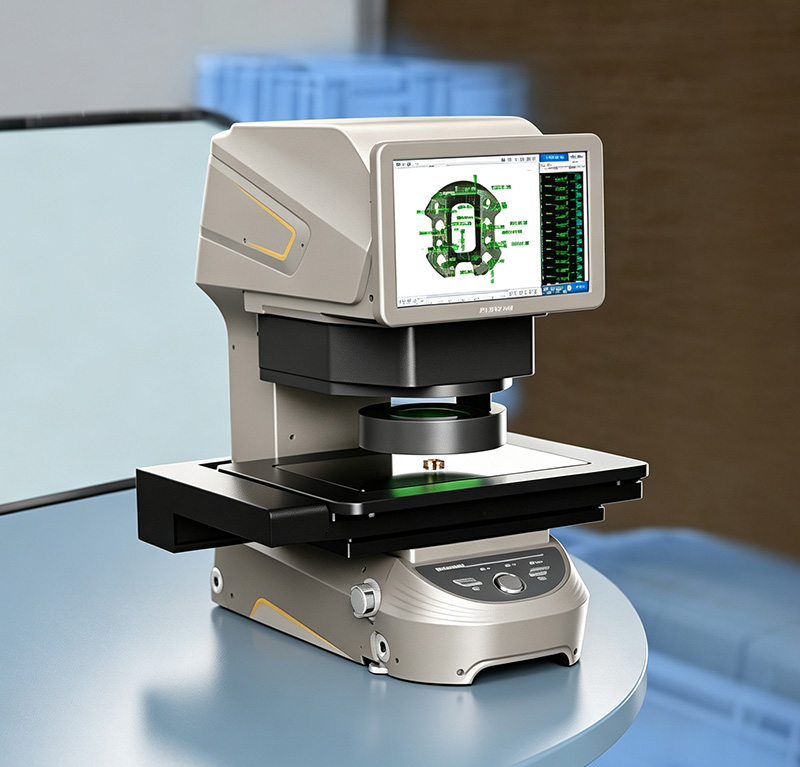

MAX-FM - 520200mm×200mm移动平台搭载可变照明单元

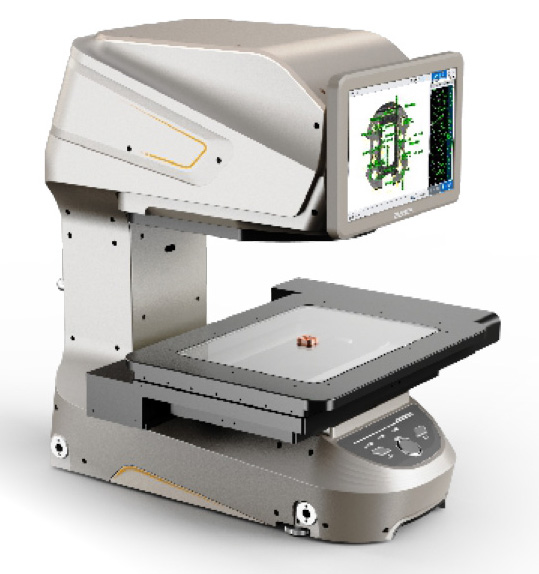

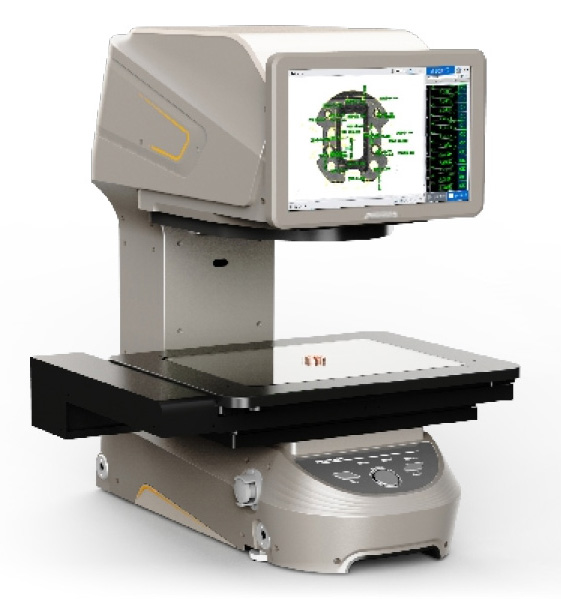

MAX-FM - 530300mm×200mm移动平台
搭载可变照明单元
MAX-FM - 530H300mm×200mm移动平台
搭载可变照明单元及8055点光谱

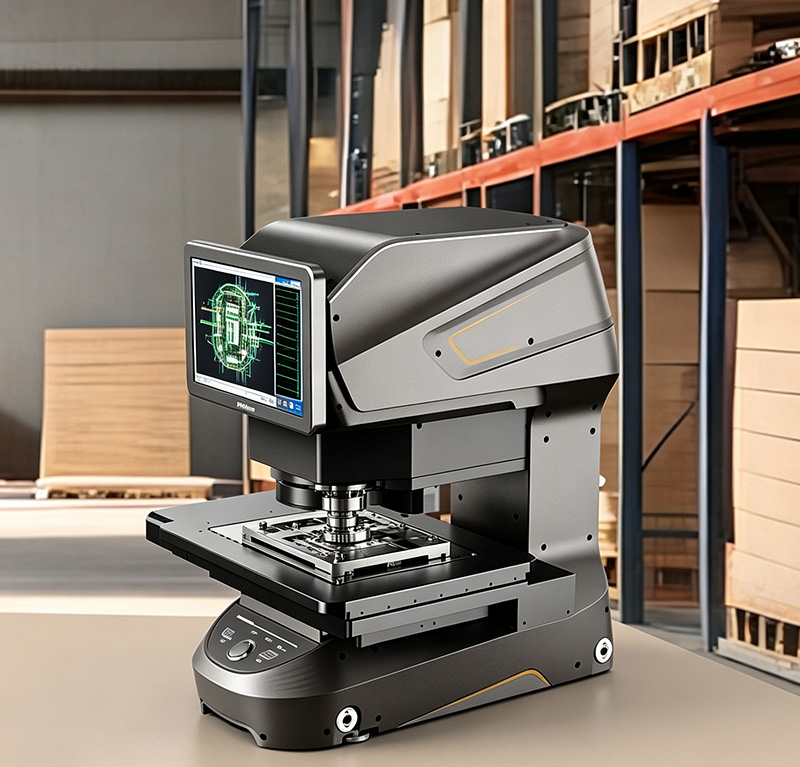

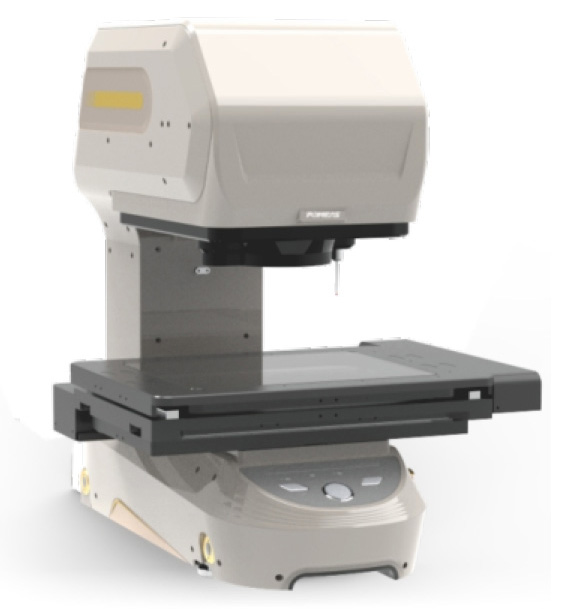

MAX-FM - 820300mm×200mm移动平台
搭载可变照明单元及8055点光谱
MAX-FM - 830广视野测量范围225*125*75mm
搭载迈氪思8055光谱探头
选购件一览

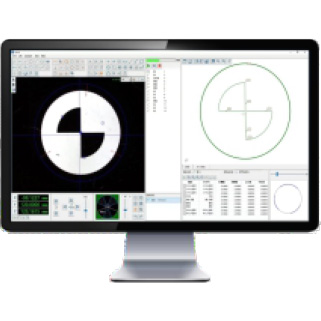

外部照明——MAX-FM快速测量系统测量软件--载物台玻璃

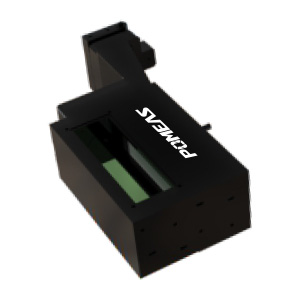

MAX-FM-GC30MAX-FM外置同轴光组
轮廓度比对模块多元传感测量系统MetX软件
MAX-FM-G100Φ113.6*6mm
第A版

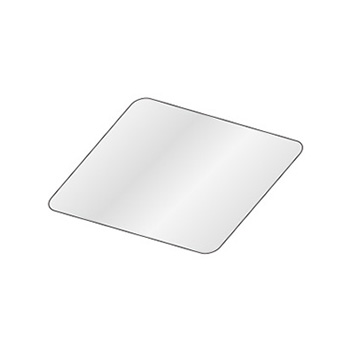

载物台玻璃
MAX-FM-G200220.5*237.5*8mm
第B版

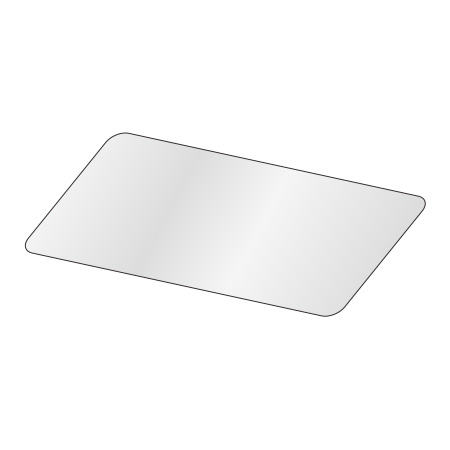

载物台玻璃
MAX-FM-G300320.5*237.5*8mm
第C版
载物台玻璃
规格参数
| 设备型号 | MAX-FM -310 | MAX-FM - 520 | MAX-FM -530 | MAX-FM - 530H | MAX-FM - 820 | MAX-FM - 830 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 图像测量 | 测量/范围 (mm) | 高精度测量模式 (X*Y*Z) | / | 126*117*75 | 226*117*75 | 226*117*75 | 205*104*75 | 206*106*75 | ||
| 广视野测量模式 (X*Y*Z) | / | 200*200*75 | 300*200*75 | 300*200*75 | 223*118*75 | 225*125*75 | ||||
| 镜头视野 (mm) | 高精度测量模式 | 26×18 | 6.4×4.8 | 6x6 | ||||||
| 广视野测量模式 | Φ100 | 18.8×14.1 | 25x25 | |||||||
| 重复精度 (μm) | 高精度测量模式 | ±2 | ±1 | ±0.5 | ||||||
| 广视野测量模式 | ±4 | ±1.5 | ±1 | |||||||
| 测量精度 (μm | 高精度测量模式 | 无连接 | ±2 | ±1 | ||||||
| 有连接 | / | ±(2+L/50) | ±(1.5+L/50) | |||||||
| 广视野 测量模式 | 无连接 | ±4 | ±1.5 | |||||||
| 有连接 | / | ±(4+L/50) | ±(2+L/50) | |||||||
| 高度测量 | 重复精度(μm) | / | ±2 | |||||||
| 测量精度(μm) | / | ±(3.5+L/50) | ||||||||
| 工作距离(mm) | / | 55 | ||||||||
| 量程(mm) | / | ±3 | ||||||||
| 光学 系统 | 相机 | 1"2000万像素黑白CMOS相机*2 | 1"1200万像素 黑白CMOS相机 | |||||||
| 镜头 | 双倍率双侧远心镜头 | 4K高清镜头 | 双倍率双侧 远心镜头 | |||||||
| 表面光 | 可升降四分区白色环形光源+绿色间隙光源 | |||||||||
| 轮廓光 | 绿色平行底光源 | |||||||||
| 同轴光 | 内置同轴光源(选配) | 内置同轴光源 | ||||||||
| 测高传感器 | 光谱共焦探头 | / | 8055 | |||||||
| 光谱测量范围(mm) | 122×100×75 | 145×95×75 | 135×100×75 | |||||||
| 镜面测量角度 | ±13.6° | |||||||||
| 光斑大小(μm) | 17 | |||||||||
| 线性精度 | 0.02%F.S | |||||||||
| 工作台承重(kg ) | 5 | |||||||||
| 量测系统 | AI-Image（自主研发） | |||||||||
| 供应电源 | 220V+20%，50Hz | |||||||||
| 工作环境 | 温度: 20±3℃；湿度: 30-80%（无结凝)；振动:<0.002g 15Hz | |||||||||
| 最小显示单位(μm) | 0.1 | |||||||||
| 仪器重量(kg) | 33 | 45 | 50 | 45 | 33 | 45 | ||||
| 外形尺寸（L*W*H)（mm) | 625*309*650 | 625*402*650 | 625*510*650 | 625*510*650 | 625*510*695 | 625*510*650 | ||||
